С 363

Перегородка с трехслойными обшивками из стандартных КНАУФ-суперлистов ПК на одинарном металлическом каркасе.
  • Масса 1 кв. м – около 97 кг;
  • максимальная высота перегородки – до 9,5 м*;
  • толщина перегородки – до 175 мм;
  • индекс звукоизоляции, Rw – до 60 дБ;
  • предел огнестойкости – EI 240.

* в зависимости от типоразмера профилей каркаса и шага стоек.

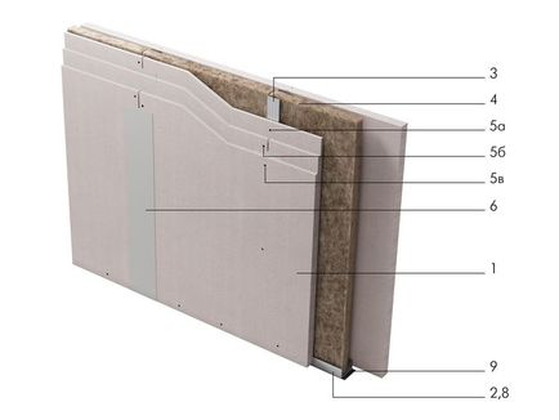

Состав комплектной системы – количество на 1 м2:

  • (1) КНАУФ-суперлист (ГВЛ, ГВЛВ) - 6,0 м2;
  • (2) КНАУФ-профиль ПН 75×40 (100×40) - 0,7 [1,3] пог. м;
  • (3) КНАУФ-профиль ПС 75×50 (100×50) - 2,0 пог. м;
  • (4) Минеральная звукоизоляция «Акустическая перегородка» («АкустиКНАУФ») - 1,0 м2;
  • (5а) Шуруп МN 30 (для первого слоя КНАУФ-суперлистов) - 13 [14] шт.;
  • (5б) Шуруп МN 45 (для второго слоя КНАУФ-суперлистов) - 21 шт.;
  • (5в) Шуруп МN 55 (для третьего слоя КНАУФ-суперлистов) - 29 шт.;
  • (6) Шпаклевка КНАУФ-Фуген ГВ (КНАУФ-Унихард) - 1,4 [2,0] кг;
  • (7*) Лента армирующая (для кромки листа ФК) - 1,5 пог. м;
  • (8) Дюбель-гвоздь 6×40 - 1,6 шт.;
  • (9) Лента уплотнительная - 1,2 пог. м;
  • (10) Грунтовка КНАУФ-Тифенгрунд - 0,2 л;
  • (11*) КНАУФ-профиль ПУ - ** шт.;
  • (12*) Лента разделительная - ** пог. м.

* Позиция на рисунке не показана.

** По потребности заказчика.

( ) В скобках даны варианты комплектующих изделий.

[ ] В скобках даны значения для случая, когда высота перегородки превышает длину гипсоволокнистого листа.

Данные по количеству материалов являются ориентировочными, не учитывают потерь на раскрой и требуют уточнения по проекту.

Область применения

Применяется в жилых, общественных и промышленных зданиях для устройства перегородок между жилыми комнатами, номерами гостиниц, рабочими кабинетами и помещениями общего пользования.

Комплектная система КНАУФ С 363 предназначена для применения:

  •  в местах, где к межсекционным ненесущим стенам и перегородкам, а также к перегородкам, отделяющим общие коридоры от других помещений, предъявляются нормативные требования по пределам огнестойкости при классе пожарной опасности конструкций КО (45);
  •  на путях эвакуации (в вестибюлях, лестничных клетках, лифтовых холлах) не допускается применение материалов с более высокой пожарной опасностью, чем Г1, В1, Д1, Т1;
  •  в зданиях, где к стенам и перегородкам предъявляются требования эффективной комплексной противопожарной защиты и звукоизоляции.

Рекомендуется к использованию в помещениях с повышенными требованиями пожарной безопасности. Перегородка С 363 используется в качестве противопожарных преград.

Процесс монтажа включает следующие этапы работ:

  •  Разметка проектного положения перегородки по полу, потолку и базовым стенам;
  •  монтаж каркаса перегородки С 363;
  •  монтаж электрических разводок и закладных деталей для крепления стационарного оборудования внутри каркаса;
  •  установка и закрепление на одной из сторон каркаса вертикально-ориентированных гипсоволокнистых КНАУФ-суперлистов (ГВЛ) (в три слоя, с предварительной заделкой стыков);
  •  закрепление в пространстве между стойками изоляционного материала, если это предусмотрено проектом;
  •  установка и закрепление гипсоволокнистых КНАУФ-суперлистов (ГВЛ) с другой стороны каркаса (в три слоя, с предварительной заделкой стыков);
  •  грунтование, шпаклевание швов между гипсоволокнистыми КНАУФ-суперлистами (ГВЛ) и всей поверхности под чистовую отделку;
  •  декоративная отделка перегородки после устройства чистового пола.

Рекомендации

Монтаж перегородок следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении) до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. При этом, температура в помещении не должна быть ниже 10°С.

В помещениях с повышенной влажностью, где имеется возможность прямого попадания воды на стены (ванные, душевые), примыкания перегородок к ограждающим конструкциям и к основанию пола герметизируются гидроизоляционной лентой типа КНАУФ-Флэхендихтбанд, а поверхность обрабатывается гидроизоляционной мастикой типа КНАУФ-Флэхендихт.

КНАУФ-суперлисты должны крепиться на стоечном КНАУФ-профиле встык по продольной фальцевой кромке (ФК) в соответствии с проектным шагом стоек. Кратно шагу стоек каркаса осуществляется смещение («разбежка») листов обшивки относительно друг друга и относительно противоположной стороны каркаса.

Деформационные швы устраиваются в перегородках не более, чем через каждые 8 - 10 м с обязательным повторением деформационных швов ограждающих конструкций. Перед шпаклеванием кромки КНАУФ-суперлистов обрабатываются грунтовкой КНАУФ-Тифенгрунд. Шпаклевание стыков КНАУФ-суперлистов и углублений от винтов производится шпаклевкой КНАУФ-Фуген ГВ (Фугенфюллер ГВ) или КНАУФ-Унифлот.

  • Комплектная система С 363 позволяет наиболее правильно, качественно и экономно решить конкретную строительную задачу — создание легкой ограждающей конструкции, обладающей повышенными прочностными характеристиками.
  • Обеспечивает функциональную эффективность противопожарной защиты строительных конструкций на уровне первого (высшего) класса с нулевым распространением пламени.
  • В процессе создания перегородки исключаются неудобные «мокрые» процессы.
  • Значительно увеличивается производительность труда.
  • Достигается общая экономия затрат на строительство за счет облегчения конструкции здания.
  • Предоставляется возможность реализации неограниченных по замыслу многовариантных архитектурных решений.
  • Готовая перегородка имеет высокий уровень качества отделываемых поверхностей.
  • Поверхность перегородки С 363 пригодна под любую отделку: окраску, оклейку обоями, декоративное оштукатуривание.
  • Улучшаются тепло- и звукоизоляционные качества помещения.
  • Обеспечивается не только экологическая чистота, но и благоприятный для человека микроклимат в помещении. Так как основной материал комплектной системы — гипсоволокнистый КНАУФ-суперлист (ГВЛ) — обладает способностью дышать, то есть поглощать избыточную влагу и выделять ее в окружающую среду при недостатке.
  • Обладает наивысшими характеристиками пожаробезопасности в сравнении с другими перегородками.
